氫探針（Hydrogen flux probe，HFP）是一種有效的管道內腐蝕監測技術，其最大優點是非介入式測量，不用在管線上開孔，即可測量?jī)?nèi)壁腐蝕速率。該方法是通過監測金屬腐蝕過程中，質子在內表面還原成原子氫并滲入金屬的流通量，來監測金屬的腐蝕速度和應力腐蝕開裂的危險性。在含H2S的酸性環境中，管線內壁腐蝕產生的原子氫難于在金屬表面復合形成H2逸出，而是傾向于向金屬內部擴散，導致應力腐蝕問題。采用電化學型氫探針技術可以連續在線監測管道內的氫擴散速率，而且靈敏度高、響應速度快，更適合腐蝕速率的自動監測。

　　測量原理

　　CST820氫通量腐蝕測試儀基于恒電位極化，采用電位方波激勵模式，測量金屬中的殘余氫濃度和擴散速率。儀器主機由恒電位控制電路、單片機系統、高精度模/數轉換電路、時鐘電路和通訊接口電路等部分組成。整個測量過程由單片機控制，并通過電子開關自動選擇電流量程，測試數據自動運算并存儲。儀器采用低功耗設計，適用于實驗室或現場無電源下使用。CST820氫通量腐蝕監測儀采用防水機箱，可將設備安裝在現場進行定時自動測量，儀器內置實時時鐘和非遺失數據存儲器，可用于存儲大約100,000組結果。測量過程可借助CST600無線收發器進行遙測遙控，以組建成分布式無線/有線數據采集系統；也可通過RS485通訊線將測量結果上傳到PC機，用于數據的后期處理與顯示。


　　氫通量探頭
　　氫通量探頭由專門設計的薄膜電解池、輔助電極和參比電極組成（如圖1）。電解池緊貼于被測管道外表面，并通過鎖緊裝置固定于被測管道頂部。電解池內填充有全固態的堿性凝膠電解質，使用壽命長，無需擔心脫水導致性能下降。

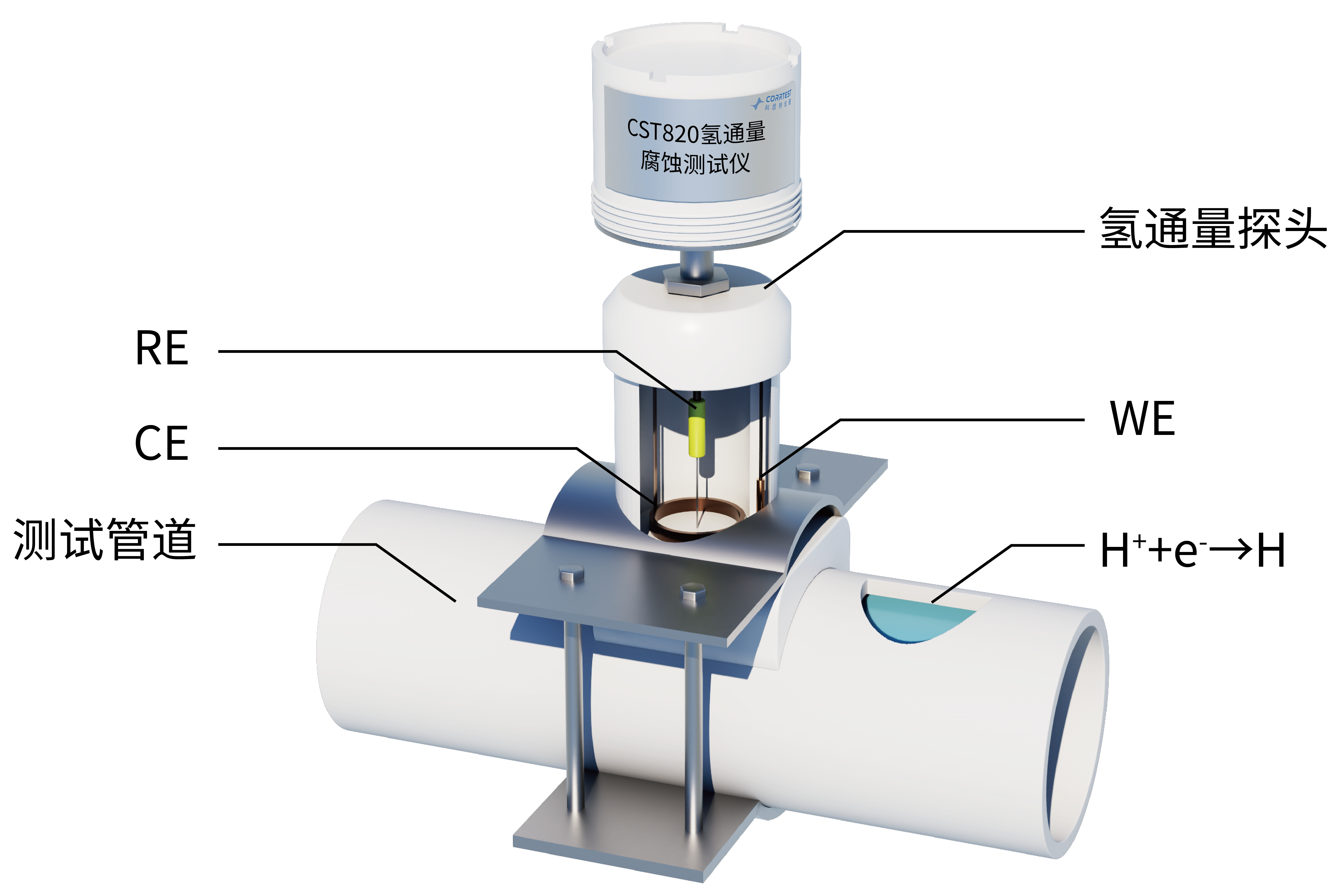

圖1. 氫通量監測探頭

主要技術指標

　　應用領域
　　監測高壓酸性油氣管道內壁的原子氫擴散速率，評估管材SCC風險。


　　儀器配置

　?、?nbsp;CST820測量主機1臺
　?、?nbsp;CP84-氫通量探頭 1支（尺寸可由用戶定制）
　?、?nbsp;CSkit腐蝕分析軟件1套

• CST820氫通量腐蝕測試儀 點擊下載>>
