      發變電站接地網是埋入大地中并與大地緊密接觸的金屬網，為故障電流或雷電流快速泄放提供入地通道、保護人身安全和電氣設備安全。據某省的接地網腐蝕調查統計，嚴重腐蝕的超過13%。一些地區的輸變電系統接地網的使用壽命僅有10年，腐蝕嚴重的3～4年就出現接地網或引下線腐蝕斷裂。接地網腐蝕不僅使接地電阻增大，造成接地網壽命減短，嚴重時甚至危及電網的穩定運行。因此，研究接地網在線腐蝕監測方法，實現不斷電、不開挖情況下的腐蝕監測，以便及時發現故障，防患于未然，對于保障電力系統的可靠運行具有重要意義。

1、項目內容及目的：
1）接地網金屬在土壤中的腐蝕在線監測；
2）授權用戶可隨時查看接地網腐蝕監測數據，監測數據出現異常及時提醒管理人員。


2、主要監測數據及功能：
1）監測地網不同位置的金屬的腐蝕情況；
2）采用非接觸式土壤腐蝕監測探頭，埋在地網金屬附近位置，但不接觸金屬，不影響接地網金屬的腐蝕狀態；
3）采用交流阻抗測量原理，具有極高的抗電磁干擾和交流干擾能力，其測量結果非常穩定；
4）腐蝕監測數據管理平臺集成了統計分析功能，可對各監測點歷史點數進行分級和統計計算，一旦監測數據中出現明顯異常，中央監控系統將通知管理人員。


3、設備、探頭及數據傳輸方式
采用設備：CST1840腐蝕監測儀、CST610無線數據收發裝置
探頭：埋入式土壤腐蝕監測探頭
數據傳輸方式：無線數據傳輸、腐蝕監測數據管理平臺

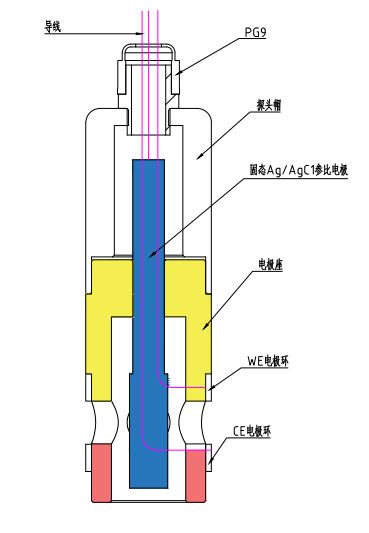

圖1.埋入式土壤腐蝕監測探頭

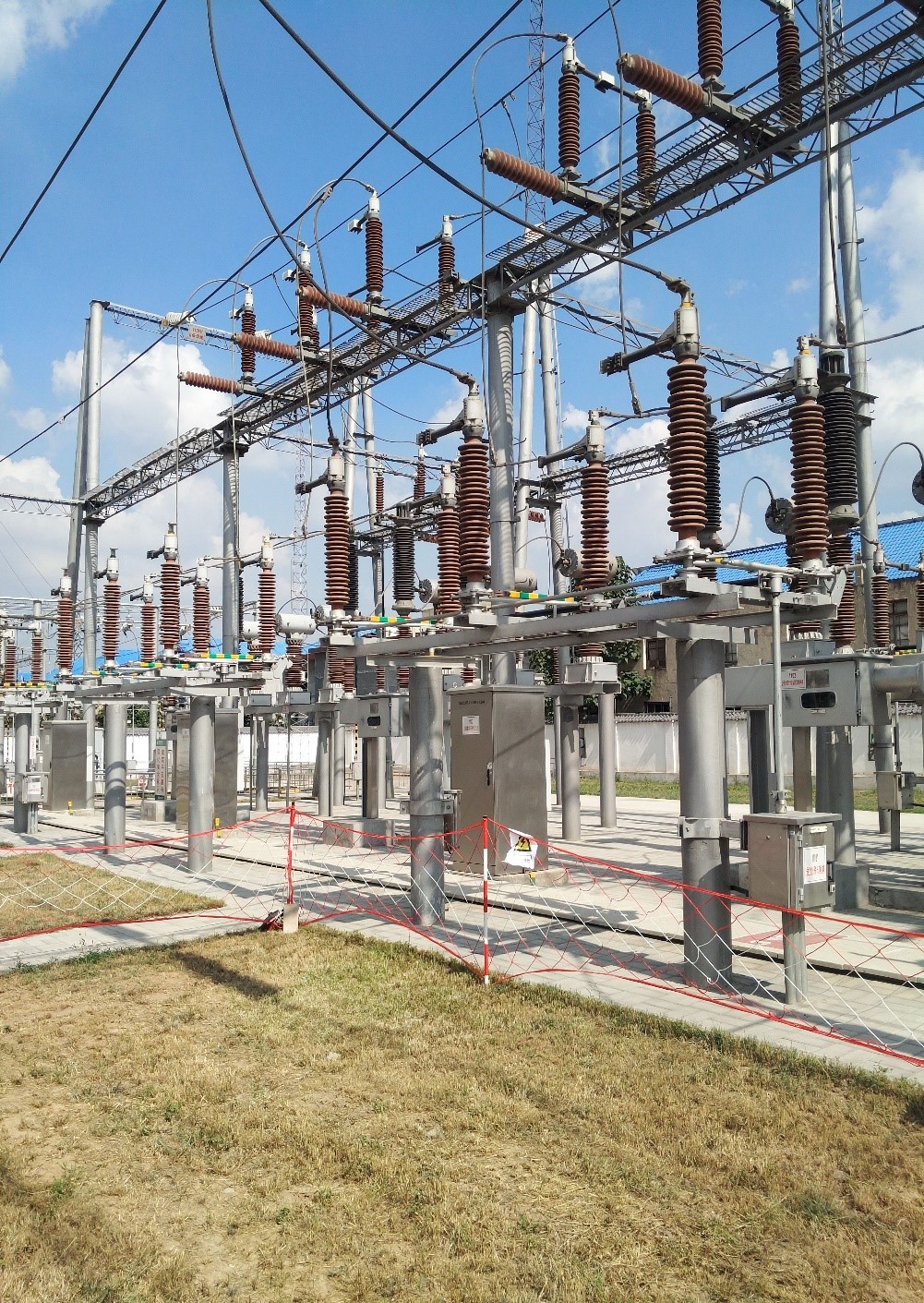

圖2. 陜西某供電局接地網腐蝕監測安裝現場

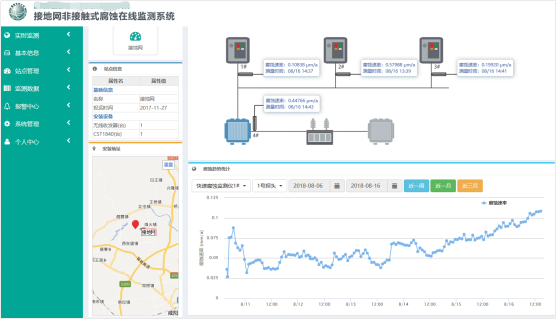

圖3. 接地網非接觸式腐蝕在線監測系統
