　　橋梁用的懸索、斜拉索、橋上錨頭等金屬由于空氣污染、凝露、雨水沖刷等造成大氣腐蝕，會影響其安全服役。及時掌握和了解主纜銹蝕程度及承載能力，對于懸索橋的運營和維護意義重大。為了更好地評價懸索防護方法的有效性，對保護層內的腐蝕微環境以及鋼絲腐蝕狀態進行在線監測是必要的。通過CST480AS大氣腐蝕監測系統對橋梁主纜鋼絲的腐蝕內環境進行實時監測，獲取橋梁主纜鋼絲的腐蝕速率、腐蝕等級、腐蝕余量等，可實現遠程監控和狀態預警，為橋梁主纜的養護和運維提供數據支撐。

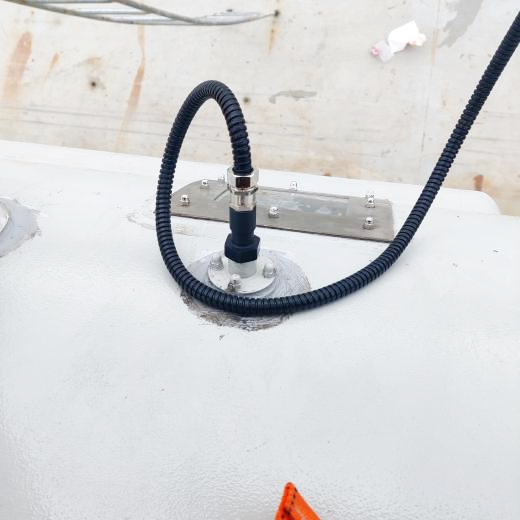

圖1.某懸索橋梁腐蝕監測設備安裝現場



1、項目內容及目的：
1）主纜大氣腐蝕監測采用CP-45高靈敏度電阻腐蝕監測傳感器，探頭旋入主纜內部，兼顧防水和可更換需求。
2）通信采用RS485雙絞線和Modbus-RTU協議，數據通過收發器傳送到主塔頂部的通訊機房，并由光纖接入監控中心；
3）腐蝕監測數據反饋到空氣除濕系統和緩蝕劑加注閥，用于自動調節空氣濕度和緩蝕劑注入量。

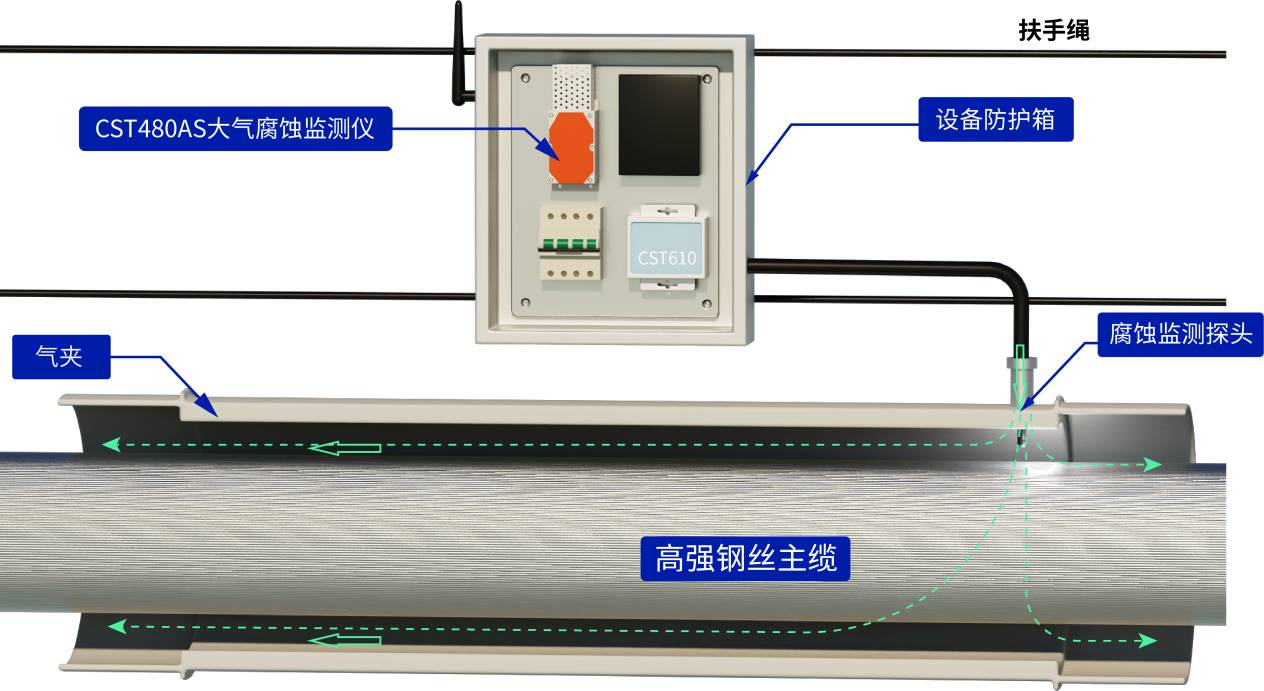

圖2.懸索主纜大氣腐蝕監測系統設計方案示意圖



2、主要監測數據及功能：
1）監測懸索橋梁上下游主纜不同跨度安裝點的腐蝕狀態及對應的腐蝕等級；分析橋梁監測點的溫濕度、大氣壓強、腐蝕速率、總腐蝕量等參數隨時間的變化趨勢。
2）監測數據基于RS485組網，可通過總線方式實現網絡化讀取，也可通過無線數據收發器將數據直接上傳到遠程監控平臺，用戶從局域網中任何一臺終端，即可以實時查看現場橋梁的腐蝕狀態。

3、設備、探頭及數據傳輸方式

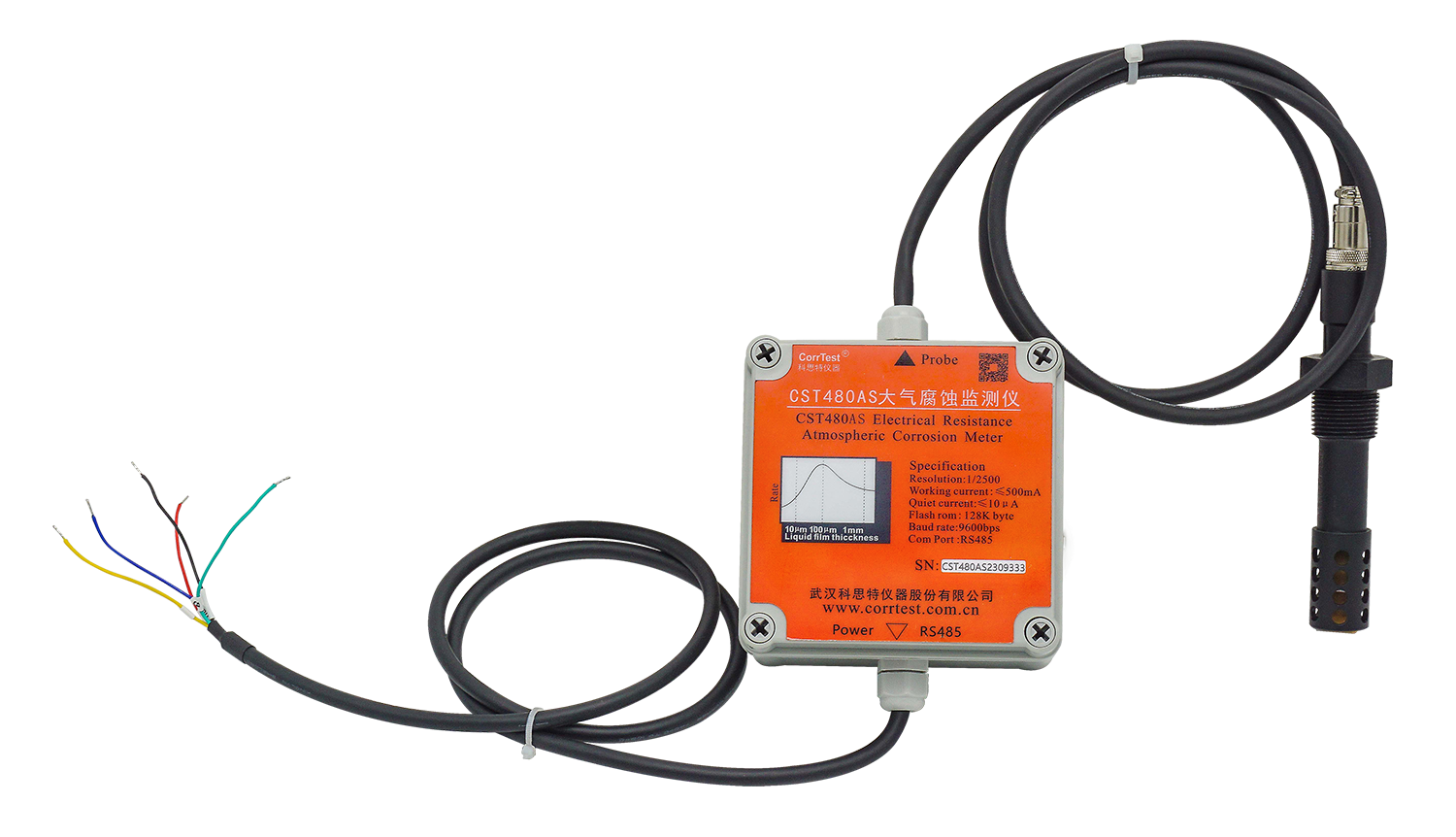

采用設備：CST480AS大氣腐蝕監測儀、CST610無線數據收發器
采用探頭：大氣腐蝕監測探頭

供電方式：自動切換供電模式，建設期采用電池供電、運營期采用市電
數據傳輸方式：無線數據傳輸與有線RS485傳輸方式可同時運行、腐蝕監測數據管理平臺

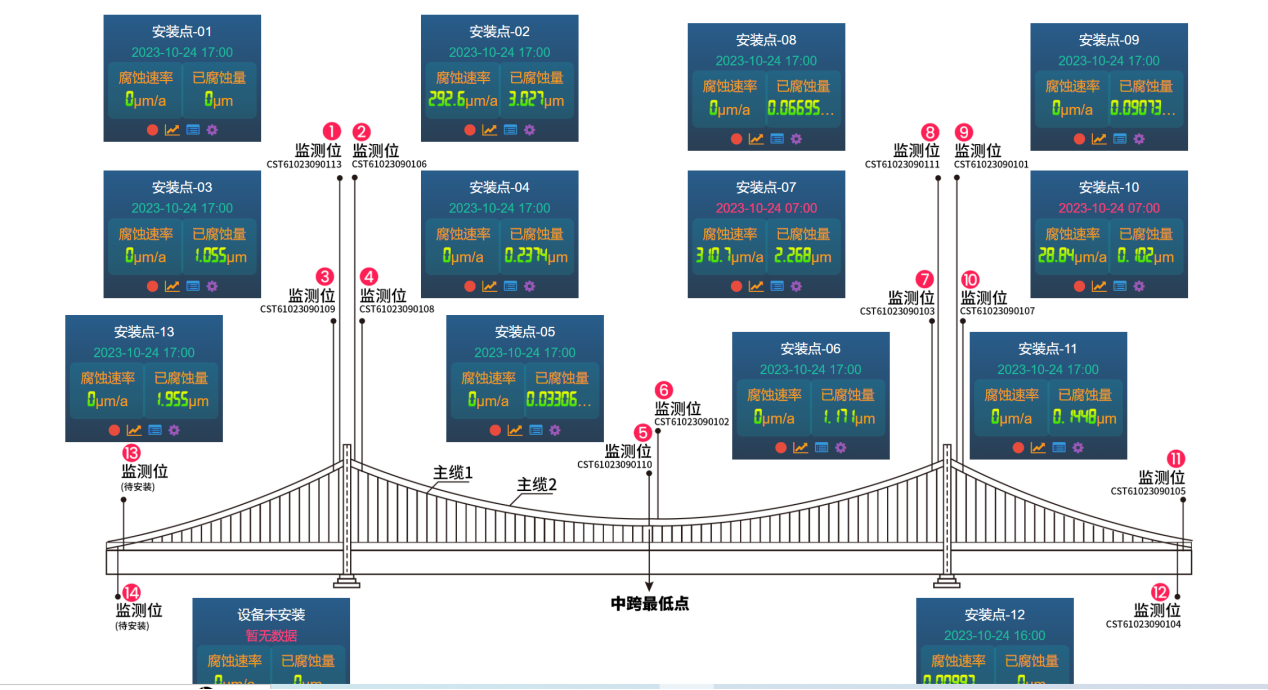

圖4.主纜大氣腐蝕監測系統安裝布局示意圖

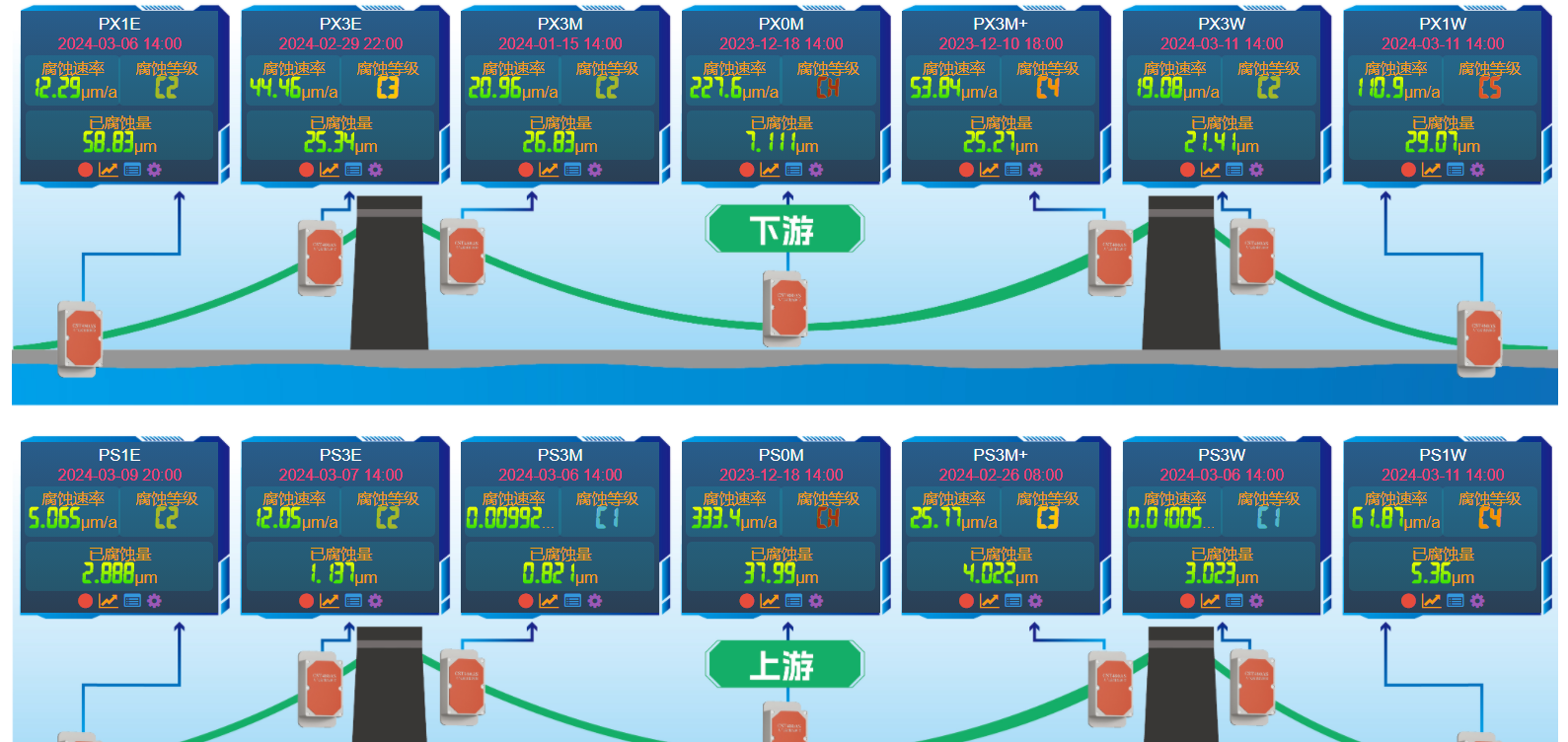

圖5.主纜大氣腐蝕在線監測系統軟件界面圖
